SSD : normes, protocoles et connectiques expliqués - Guide complet
Quand on parle de SSD, on mélange souvent trois notions distinctes : le format physique (la forme du disque), le protocole de communication (la façon dont il parle à l'ordinateur) et l' interface de connexion (le connecteur). Ces trois dimensions sont indépendantes mais liées, ce qui explique une grande partie de la confusion. Ce guide démêle tout ça.
Les trois dimensions d'un SSD
Avant d'entrer dans le détail, voici la distinction fondamentale :
| Dimension | Ce que c'est | Exemples |
| Format physique | La taille et la forme du SSD | 2,5 pouces, M.2, U.2, mSATA |
| Interface / connectique | Le connecteur physique | SATA, PCIe, U.2, CFexpress |
| Protocole | Le langage de communication | AHCI, NVMe |
Les formats physiques

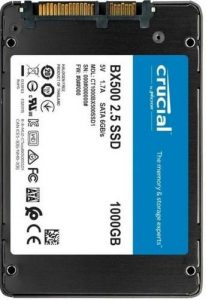

Format 2,5 pouces
C'est le format historique des SSD grand public, hérité des disques durs pour ordinateurs portables. Il mesure 69,85 mm × 100,45 mm et s'intègre dans les mêmes baies que les HDD 2,5 pouces — ce qui en a fait le choix naturel pour mettre à niveau un PC portable ou un PC de bureau équipé d'un disque dur.
Il utilise quasi exclusivement l'interface SATA et le protocole AHCI . C'est un format mature, fiable, mais limité en performances par le goulot d'étranglement du protocole SATA.
Vitesses typiques : 500-560 Mo/s en lecture.
Format M.2
Le format M.2 est aujourd'hui le plus répandu sur les PC modernes. Il se présente sous forme d'une petite carte rectangulaire qui se connecte directement sur la carte mère, sans câble.
Ses dimensions sont standardisées par un code à quatre ou cinq chiffres : 2242, 2260, 2280, 22110 . Le premier chiffre indique la largeur (22 mm), les suivants la longueur (42, 60, 80 ou 110 mm). Le format 2280 (22 × 80 mm) est de loin le plus courant.
Point crucial : le format M.2 est une enveloppe physique, pas un protocole . Un SSD M.2 peut fonctionner en SATA ou en NVMe selon le modèle — et les deux ne sont pas interchangeables, même si le connecteur semble identique.

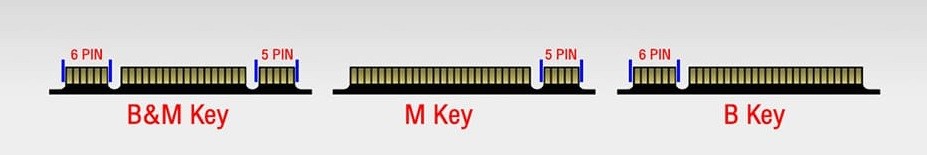

La différence se repère aux encoches du connecteur :
- Encoche en position B : compatible SATA (et parfois NVMe)
- Encoche en position M : compatible NVMe PCIe (le plus courant)
- Encoches B+M : compatible SATA et NVMe selon la carte mère

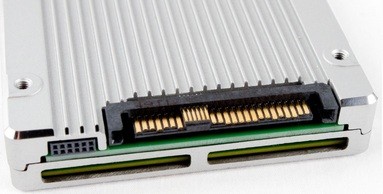

Format U.2
Moins connu du grand public, le format U.2 (anciennement SFF-8639) est utilisé principalement dans les serveurs et les stations de travail haut de gamme. Il ressemble physiquement à un disque dur 2,5 pouces mais utilise un connecteur différent et supporte le protocole NVMe via PCIe.
Son avantage : il est remplaçable à chaud ( hot-swap ) sur les serveurs compatibles, ce qui le rend précieux en environnement professionnel.

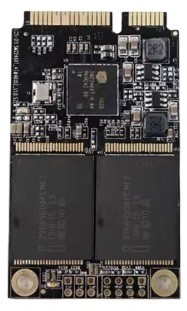

Format mSATA
Format compact apparu avant le M.2, le mSATA est aujourd'hui quasi obsolète. On le retrouve encore sur certains PC portables produits entre 2011 et 2015. Il utilise exclusivement le protocole SATA.
Format PCIe Add-in Card (AIC)
Il s'agit de SSD au format carte d'extension PCIe, qui s'insèrent dans un slot PCIe comme une carte graphique. Utilisés principalement en environnement professionnel et serveur pour des besoins en performance extrêmes. Certains modèles grand public existent pour les PC de bureau.

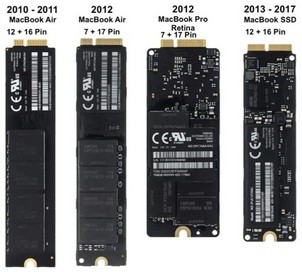

Les SSD propriétaires Apple
Apple a longtemps utilisé des formats de SSD entièrement propriétaires, incompatibles avec les standards du marché. C'est un point important à connaître pour quiconque travaille sur la récupération de données sur ces machines.
- MacBook Air et MacBook Pro (2010-2012) : Apple utilise un connecteur propriétaire à 18 broches pour les MacBook Air, et à 26 broches pour les MacBook Pro. Ces SSD sont physiquement incompatibles avec tout autre standard.
- MacBook Pro Retina et MacBook Air (2013-2017) : Nouveau connecteur propriétaire à 12 broches, orienté à 90°. OWC et quelques fabricants tiers ont proposé des adaptateurs, mais l'accès reste limité.
- MacBook Pro et MacBook Air (2016 et après) : Apple soude désormais la puce flash directement sur la carte mère — il n'y a plus de "SSD" à proprement parler. La récupération devient une opération de chip-off sur la carte mère elle-même, d'une complexité extrême.
Note : La puce T2 (2018-2020) : Sur les Mac Intel récents, la puce de sécurité T2 chiffre intégralement le stockage. Sans la clé gérée par cette puce, les données sont inaccessibles même si les composants de mémoire sont physiquement intacts.
Les formats propriétaires des PC ultra-portables
Certains constructeurs de PC ultra-portables ont également développé leurs propres formats pour gagner de la place :
Lenovo ThinkPad (certains modèles) : connecteur propriétaire basé sur du SATA ou NVMe mais avec un PCB et un brochage différents des standards. Des adaptateurs existent mais ne sont pas toujours fiables.
Samsung (gamme 9 Series / Galaxy Book) : certains modèles utilisent des SSD au format propriétaire soudés ou avec connecteurs spécifiques.
Surface Pro de Microsoft (jusqu'à la génération 7) : format propriétaire M.2-like mais avec un connecteur différent. À partir de la Surface Pro 7+, le SSD est en partie accessible et remplaçable, mais toujours au format propriétaire.
Les formats professionnels et industriels
EDSFF (Enterprise and Datacenter SSD Form Factor) : nouvelle famille de formats standardisés par l'industrie pour les datacenters, en remplacement progressif du U.2. Les formats E1.S, E1.L et E3.S offrent différentes densités de stockage pour les serveurs hyperscale.
SATA Express : tentative de transition entre SATA et NVMe, abandonné rapidement car le M.2 NVMe l'a rendu obsolète avant même sa généralisation. On le trouve sur quelques cartes mères de 2014-2016.
CFexpress : format utilisé dans les appareils photo professionnels et caméras vidéo. Il existe en trois versions (Type A, Type B, Type C) basées sur le protocole NVMe. La récupération de données sur CFexpress suit les mêmes principes que le NVMe, mais dans un boîtier ultra-compact.
Tableau récapitulatif
| Format | Interface | Protocole | Vitesse max | Usage typique |
|---|---|---|---|---|
| mSATA | SATA | AHCI | ~550 Mo/s | PC portables 2011-2015 (obsolète) |
| Apple propriétaire (2010-2012) | Propriétaire | AHCI | ~500 Mo/s | MacBook Air/Pro ancienne génération |
| Apple propriétaire (2013-2017) | Propriétaire | NVMe | ~1 500 Mo/s | MacBook Air/Pro Retina |
| Apple soudé (2016+) | Sur carte mère | NVMe | ~3 000 Mo/s | MacBook Pro/Air récents |
| Surface Pro propriétaire | Propriétaire | NVMe/SATA | Variable | Microsoft Surface Pro |
| CFexpress Type B | PCIe x2 | NVMe | ~1 700 Mo/s | Appareils photo/caméras pro |
| EDSFF E1.S | PCIe x4 | NVMe | ~7 000 Mo/s | Datacenters, serveurs hyperscale |
| SATA Express | SATA/PCIe | AHCI/NVMe | ~1 000 Mo/s | Cartes mères 2014-2016 (abandonné) |
Les interfaces de connexion
SATA III
SATA (Serial ATA) est l'interface qui a dominé le stockage grand public pendant plus de quinze ans. La version III, la plus répandue, offre un débit théorique de 600 Mo/s — mais en pratique, les SSD SATA plafonnent autour de 550 Mo/s en lecture.
C'est suffisant pour la plupart des usages bureautiques, mais insuffisant pour les applications exigeantes (montage vidéo 4K, virtualisation, bases de données).
PCIe (Peripheral Component Interconnect Express)
PCIe est l'interface haute performance qui a révolutionné les SSD. Elle connecte le SSD directement au processeur via des voies ( lanes ) dédiées, court-circuitant le contrôleur SATA.
Les générations se succèdent rapidement :
| Génération | Débit par voie | Débit en x4 (typique NVMe) |
|---|---|---|
| PCIe 3.0 | 985 Mo/s | ~3 500 Mo/s |
| PCIe 4.0 | 1 969 Mo/s | ~7 000 Mo/s |
| PCIe 5.0 | 3 938 Mo/s | ~14 000 Mo/s |
Les SSD NVMe grand public utilisent généralement 4 voies PCIe (x4). La plupart des SSD NVMe actuels sont en PCIe 4.0 ; les premiers modèles PCIe 5.0 commencent à apparaître sur le marché haut de gamme.
U.2 / SFF-8639
Interface dérivée de SATA Express, utilisée pour les SSD NVMe de format U.2 dans les environnements serveur. Elle supporte PCIe x4 et offre les mêmes performances que le M.2 NVMe, avec l'avantage du hot-swap.
Les protocoles de communication
AHCI (Advanced Host Controller Interface)
AHCI est le protocole conçu à l'origine pour les disques durs mécaniques. Il a été adapté pour les premiers SSD SATA, mais sa conception est fondamentalement limitée : il ne supporte qu'une seule file de commandes de 32 entrées.
Pour un disque dur, c'était suffisant. Pour un SSD capable de traiter des milliers d'opérations par seconde, c'est un véritable goulot d'étranglement.
Tous les SSD SATA utilisent AHCI.
NVMe (Non-Volatile Memory Express)
NVMe a été conçu de zéro pour les mémoires flash. Ses avantages sur AHCI sont considérables :
- 65 535 files de commandes contre 1 pour AHCI
- 65 536 commandes par file contre 32 pour AHCI
- Latences divisées par 2 à 7 par rapport à AHCI
- Optimisé pour le parallélisme massif des puces NAND
NVMe transite par l'interface PCIe, le plus souvent via un connecteur M.2 ou U.2. C'est le protocole de tous les SSD hautes performances actuels.
Pourquoi ces normes importent-elles en cas de panne ?
La multiplicité des normes a une conséquence directe sur la récupération de données : chaque combinaison format/interface/protocole implique des techniques de récupération différentes.
Un SSD SATA 2,5 pouces en panne logique peut souvent être traité avec des outils relativement standards. Un SSD NVMe PCIe 4.0 avec chiffrement matériel intégré nécessite un accès de bas niveau au contrôleur, une reconstruction de la table de traduction et potentiellement une opération chip-off sur des composants de quelques millimètres carrés.
De plus, chaque fabricant (Samsung, WD, Crucial, Kingston, Seagate, Sabrent...) implémente ses propres algorithmes de répartition des données sur les puces NAND — ce qui signifie qu'il n'existe pas de méthode universelle. La connaissance des architectures spécifiques à chaque contrôleur est indispensable.
Autre point critique : confondre le format et le protocole peut mener à des erreurs coûteuses. Brancher un SSD M.2 NVMe sur un port M.2 SATA (ou l'inverse) peut dans certains cas endommager le disque ou le rendre temporairement inaccessible.
Conclusion
SATA, NVMe, M.2, PCIe, U.2, AHCI... Le monde des SSD est riche en normes et en acronymes. Retenir l'essentiel : le format détermine la forme physique, l' interface détermine le connecteur, et le protocole détermine les performances réelles. Ces trois dimensions doivent être compatibles entre elles et avec la carte mère pour que le SSD fonctionne correctement.
En cas de SSD en panne, cette complexité se traduit directement par des besoins en expertise spécialisée — d'autant plus pointue que le SSD est récent et performant.
