Le Firmware du disque dur est le micrologiciel qui le fait fonctionner. Il est stocké dans une zone réservée des plateaux, la zone de service, et sur la carte électronique. Il pilote le démarrage, la synchronisation des têtes de lecture, l'adressage des données et la gestion des secteurs défectueux.
Comprendre le Firmware, c'est déjà éviter la fausse manipulation. Un doute sur votre disque ?
Un disque dur se compose de plusieurs parties visibles, le bloc des têtes de lecture, les plateaux et la carte électronique de contrôle (PCB), auxquelles s'ajoute une partie invisible, le firmware. Que représente exactement ce firmware, où est il stocké et quel est son rôle ? Cet article se concentre uniquement sur cette partie immatérielle du disque dur, celle que l'utilisateur ne voit jamais mais sans laquelle rien ne fonctionne. Les défaillances qui la touchent sont traitées à part, sur notre article consacré au disque dur en panne de firmware.
C'est quoi le firmware d'un disque dur
Le firmware du disque dur est un micrologiciel qui lui permet de fonctionner correctement. Sans firmware, un disque dur n'est qu'un assemblage de pièces sans aucun sens. C'est lui qui fait communiquer l'ensemble des composants de façon intelligente, pour que ce mécanisme devienne un support de stockage de données informatiques.
Lorsqu'un disque dur démarre, il doit accéder immédiatement à son firmware, qui se trouve à la fois sur ses plateaux et sur sa carte électronique de contrôle. Si le disque n'y accède pas, en raison de dommages sur les plateaux ou sur la carte, il ne peut tout simplement pas démarrer.
Le firmware, appelé aussi micrologiciel, se compose de nombreuses petites parties nommées microcodes ou modules. L'essentiel se trouve sur les plateaux, dans une zone réservée appelée zone de service (Service Area, SA), et une petite quantité réside sur la carte électronique. Point capital : certains modules sont spécifiques à un exemplaire précis de disque. Transférer le micrologiciel d'un disque vers un autre provoquerait la défaillance du second, même s'il porte le même numéro de modèle et appartient à la même famille.
Le rôle du firmware dans le fonctionnement du disque
Le firmware est au disque dur ce que le BIOS est à une carte mère. C'est le système d'exploitation propre au disque, au niveau le plus bas. Il joue le chef d'orchestre : il harmonise le fonctionnement de tous les composants d'un côté, et il répond aux sollicitations de l'ordinateur hôte de l'autre.

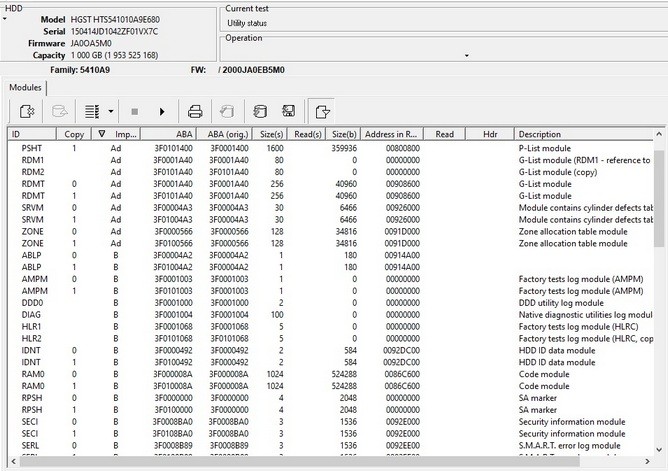

Les principaux modules du firmware
Le firmware comporte des microcodes responsables de tâches bien définies. Voici les plus importants.
Le plan des modules, qui définit la liste des modules et leur emplacement physique dans la zone de service.
Les informations relationnelles sur les têtes de lecture. Ces variables sont programmées pour que les têtes fonctionnent ensemble, et les légères différences entre exemplaires rendent ces informations uniques à chaque disque dur.
Les défauts d'origine relevés en usine sur les plateaux, regroupés dans la liste primaire (PL). Là encore, ces informations sont uniques à chaque disque. Selon les calculs des fabricants, la probabilité que deux disques de 300 Go présentent la même table de défauts d'usine est d'environ une sur 500 billions.
La liste grandissante (GL), qui recense les secteurs devenus défectueux depuis la mise en service du disque. Moins critique que la liste primaire, elle peut néanmoins rendre des données temporairement inaccessibles lorsqu'un secteur est mal redirigé.
La table des zones du disque, information critique qui indique au processeur la densité des données sur le plateau à mesure que les têtes se déplacent de la partie intérieure vers le bord extérieur.
Le plan des têtes, qui indique dans quel ordre les têtes doivent être utilisées et combien le disque en comporte.
Le journal SMART, qui garde la trace des paramètres de fonctionnement et signale au BIOS qu'une défaillance devient probable.
Cette liste n'est pas exhaustive. Pour lire ou modifier ces informations, un laboratoire de récupération de données doit comprendre en détail le fonctionnement du micrologiciel du disque précis sur lequel il travaille, disposer de la structure du microcode de cette famille de disques, et posséder un équipement spécialisé capable d'accéder à la zone de service et de la réécrire.
Comment le firmware gère les secteurs défectueux
Le firmware dispose d'un mécanisme de gestion des erreurs remarquablement bien pensé. À la sortie d'usine, chaque disque dur possède une liste primaire (PL) qui recense tous les secteurs déjà défectueux. Cette liste est propre à chaque exemplaire, ce qui la rend essentielle au fonctionnement du disque.
Avec le temps, de nouveaux secteurs défectueux apparaissent. Le firmware les inscrit alors dans la liste grandissante (GL) et remplace chaque secteur défaillant par un secteur de réserve prévu à cet effet. Au fil des années et des micro incidents, chocs légers, coupures, vibrations, la liste grandissante se remplit et le stock de secteurs de réserve s'épuise. Le [disque dur devient alors de plus en plus lent](https://diskeom-recuperation-donnees.com/recuperation-disque-dur-interne-lent) et capricieux. Si la table d'allocation des fichiers est touchée, des données disparaissent et une corruption apparaît. En continuant à utiliser le disque, la liste grandissante finit par saturer, et le disque cesse de répondre.
Firmware et récupération de données
Comprendre le firmware, c'est comprendre pourquoi certaines pannes ne se traitent jamais avec un logiciel. Quand les modules deviennent illisibles, les données de l'utilisateur sont toujours physiquement présentes sur les plateaux, mais le disque ne sait plus où elles se trouvent ni comment les adresser. Seul un accès direct à la zone de service, avec un matériel de laboratoire, permet de reconstruire les modules et de rouvrir l'accès. C'est ce que nous détaillons sur notre page [récupération de données de disque dur avec firmware HS.
Si votre disque ralentit, disparaît par intermittence ou affiche des informations incohérentes, ses modules sont peut être déjà en train de lâcher. Un diagnostic vaut mieux qu'un logiciel lancé au hasard.
Texte : Faire diagnostiquer mon disque
Destination : https://diskeom-recuperation-donnees.com/devis-recuperation-donnees
FAQ - Firmware du disque dur
Où est stocké le firmware d'un disque dur ?
À deux endroits. L'essentiel se trouve sur les plateaux, dans une zone réservée appelée zone de service, inaccessible à l'utilisateur. Une petite partie réside sur la carte électronique de contrôle, dans une mémoire morte. Les deux parties doivent correspondre pour que le disque démarre.
Peut on copier le firmware d'un disque dur sur un autre ?
Non. Certains modules sont calculés pour un exemplaire précis, notamment les paramètres d'adaptation des têtes de lecture et la liste primaire des défauts d'usine. Copier le firmware d'un disque vers un autre rend le second inutilisable, même s'il s'agit du même modèle et de la même famille.
Quelle différence entre le firmware et le système de fichiers ?
Le firmware fait fonctionner le disque lui même, il est écrit par le fabricant et l'utilisateur n'y a jamais accès. Le système de fichiers, NTFS, exFAT ou APFS par exemple, organise vos fichiers par dessus et se crée au moment du formatage. Les deux tombent en panne pour des raisons totalement différentes et se réparent avec des moyens totalement différents.
Une mise à jour de firmware améliore t elle un disque dur ?
Sur un disque sain, une mise à jour du fabricant peut corriger un défaut connu. Sur un disque déjà instable, elle est à proscrire : elle réécrit la zone de service, autrement dit exactement la partie fragilisée, et le disque peut ne jamais redémarrer.
