La récupération de données disque externe WD devient critique quand la prise USB est endommagée. Qui n'a jamais ressenti cette panique en voyant son disque dur refuser de se connecter à cause d'un port USB cassé ?
Dans un précédent article, nous avons présenté le cas très généraliste d'un disque dur externe avec connecteur cassé. Cette méthode est complètement inutile pour récupérer les données les disque dur externe Western Digital récents, notamment les disques 2.5" de grandes capacités (de 3 TB et plus).
Malheureusement, ce problème touche particulièrement les disques durs externes WD SMR, dont le connecteur USB est souvent le premier point de défaillance. J'ai constaté que la prise USB endommagée d'un disque dur externe WD représente un défi technique particulier, notamment en raison de la technologie SMR utilisée. Cependant, il existe plusieurs méthodes pour réparer un disque dur externe via le connecteur USB cassé sur un disque WD ou pour accéder directement aux données.
Le problème semble être très simple du point de vu de l'utilisateur. Alors qu'il est d'une complexité inégalée.

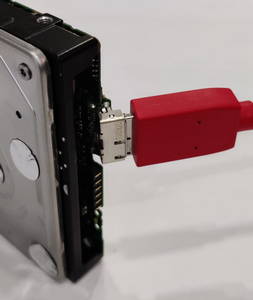

En effet, les prises USB – souvent fragilisées par des branchements répétés, des chocs ou des torsions – peuvent se dessouder, se casser ou même arracher des pistes du circuit imprimé. Résultat ? Un disque qui :
- Devient instable (détection aléatoire sous Windows)
- Ne répond plus du tout (même avec un autre câble)
- Affiche des erreurs de lecture malgré un fonctionnement mécanique normal
Pire encore : sur les modèles récents (comme les WD Charger et Spyglass), cette panne physique est aggravée par le chiffrement matériel, qui lie les données au contrôleur USB d’origine. Une récupération DIY est alors impossible sans intervention spécialisée.
Cet article explique :
- Pourquoi les pannes de connecteur USB sont si critiques sur ces disques
- Les solutions professionnelles (conversion SATA, microsoudure)
- Comment éviter une perte de données définitive
Identifier le problème : prise USB cassée sur disque WD SMR
Contrairement aux disques durs classiques, les modèles Western Digital SMR (notamment les séries Charger 2TB et Spyglass 3-4-5-6 TB) présentent une particularité technique qui complique la récupération des données lorsque la prise USB est endommagée. Le véritable problème n'est pas seulement physique, mais lié à l'architecture même de ces disques.
En effet, ces disques WD récents intègrent un chiffrement au niveau du microcontrôleur (MCU) qui est unique à chaque appareil. Cette spécificité rend indispensable l'utilisation du contrôleur d'origine situé sur la carte de circuit imprimé USB (PCB) pour accéder aux données.
Quand la prise USB se casse, la situation devient particulièrement délicate car le disque contient encore vos données, mais la voie d'accès traditionnelle est compromise. De plus, ces modèles présentent déjà des défis spécifiques avec leur traducteur de second niveau et leur verrou SED.
Pour les professionnels de la récupération de données, l'approche habituelle consisterait à convertir le disque en SATA en utilisant une carte donneuse ou à recâbler la carte USB avec des connexions SATA. Cependant, le chiffrement MCU oblige à conserver la carte électronique d'origine pour réussir cette opération.
Face à un connecteur USB cassé sur un disque WD SMR, l'évaluation précise des dommages déterminera si le PCB est simplement endommagé ou si le microcontrôleur lui-même est affecté, ce qui orientera la stratégie de récupération.
Solutions possibles pour récupérer les données
Face à un disque dur externe WD SMR avec une prise USB endommagée, deux approches principales existent pour la récupération de données.
La première méthode consiste à tenter une récupération via USB. Un outil comme le stabilisateur USB chez DeepSpar peut aider dans certains cas. Cependant, cette approche présente des inconvénients majeurs. Les tests montrent que la lecture par USB peut prendre jusqu'à une semaine, contre seulement deux jours après conversion en SATA, ce qui soumet le disque à un stress prolongé.
La seconde approche, plus efficace, est la conversion du disque en SATA. Cette méthode nécessite plusieurs étapes techniques:
- Écrire le ROM d'origine sur une carte PCB déverrouillée
- Sauvegarder les modules de firmware importants
- Vérifier l'intégrité du traducteur de second niveau (T2)
- Ajuster le firmware pour stabiliser le disque

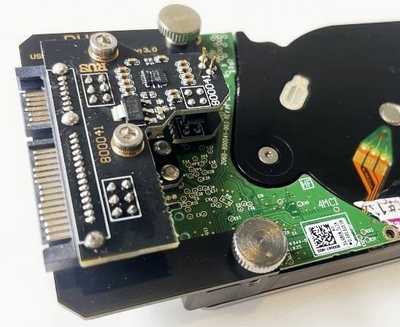

- Modifier la carte PCB USB d'origine en ajoutant un connecteur SATA
- Récupérer les données via un port SATA
Si la carte PCB est endommagée mais que le microcontrôleur (MCU) reste intact, il est possible de "reballer" le MCU sur une carte PCB compatible. Cette opération varie en complexité selon le modèle, car différents types de boîtiers BGA sont utilisés.
Ces solutions nécessitent généralement l'intervention d'un professionnel de la récupération de données spécialisé dans les disques WD SMR.
Procédure recommandée pour la récupération de données
Après analyse approfondie des méthodes existantes, la conversion du disque en SATA s'impose comme la procédure optimale pour la récupération de données disque externe WD avec prise USB endommagée. Cette approche réduit considérablement le temps d'extraction - seulement 2 jours contre une semaine via USB - tout en minimisant les risques pour votre disque déjà fragilisé.
Voici la procédure technique recommandée par les experts pour traiter les disques WD SMR chiffrés au niveau du microcontrôleur:
- Écrire le ROM d'origine sur un PCB déverrouillé spécial (ou créer un ROM déverrouillé pour le PCB d'origine)
- Sauvegarder les modules de firmware critiques
- Vérifier l'intégrité du traducteur de second niveau (T2)
- Ajuster les paramètres du firmware pour stabiliser le disque et empêcher l'écriture sur la zone système
- Modifier le PCB USB d'origine en ajoutant un connecteur SATA et écrire un ROM déverrouillé
- Extraire les données via un port SATA avec un outil comme PC-3000 + Data Extractor
En cas de carte électronique (PCB) endommagée mais avec microcontrôleur intact, le "rebillage" du MCU sur une carte compatible représente une solution viable. Cette opération délicate varie en complexité selon le modèle de disque, différents types de boîtiers BGA étant utilisés sur ces périphériques.
Je conseille généralement de faire appel à un spécialiste pour ce type d'intervention sur un connecteur USB cassé disque WD, particulièrement pour les modèles SMR récents dont la récupération demande équipement spécialisé et expertise technique.
Conclusion
Pour récupérer les données d'un disque dur WD My Passport externe SMR avec une prise USB endommagée représente certainement un défi technique considérable. Néanmoins, comme nous l'avons vu, plusieurs solutions existent pour sauver vos fichiers précieux. La méthode de conversion SATA s'avère particulièrement efficace, réduisant le temps d'extraction à deux jours seulement, contrairement à une semaine via USB.
Face à ce type de panne matérielle, il faut d'abord identifier précisément le problème. En effet, le chiffrement unique au niveau du microcontrôleur complique significativement l'opération et nécessite de conserver la carte électronique d'origine pour accéder aux données. Par conséquent, une intervention technique minutieuse s'impose.
Bien que certaines étapes puissent sembler complexes, notamment le "reballage" du MCU ou l'écriture du ROM d'origine sur un PCB déverrouillé, ces procédures sont essentielles pour préserver l'intégrité de vos données. Au final, je recommande vivement de faire appel à un professionnel spécialisé dans la récupération de données pour les disques WD SMR récents.
La panne d'un connecteur USB ne signifie donc pas la perte définitive de vos fichiers. Grâce aux techniques spécialisées décrites précédemment, vos données peuvent être sauvegardées, même face à ce problème matériel spécifique. L'essentiel reste d'agir avec précaution et d'éviter toute manipulation hasardeuse qui pourrait aggraver la situation et compromettre définitivement vos données.
Points à retenir
Voici les points essentiels à retenir pour récupérer vos données d'un disque WD SMR avec prise USB cassée :
- Les disques WD SMR récents utilisent un chiffrement unique au niveau du microcontrôleur, rendant impossible l'utilisation d'une carte donneuse classique pour la récupération.
- La conversion SATA est 3 fois plus rapide que la récupération USB (2 jours contre 1 semaine), réduisant le stress sur le disque endommagé.
- Conserver la carte électronique d'origine est indispensable car le chiffrement MCU est spécifique à chaque appareil et ne peut être transféré.
- Le "reballage" du microcontrôleur reste possible si la carte PCB est endommagée mais que le MCU est intact, permettant de sauver les données.
- Faire appel à un spécialiste est fortement recommandé car ces interventions nécessitent un équipement spécialisé et une expertise technique pointue.
La panne d'un connecteur USB sur un disque WD SMR ne signifie pas la perte définitive de vos fichiers. Grâce aux techniques de conversion SATA et aux procédures spécialisées, vos données peuvent être récupérées même face à ce défi technique complexe.
