Le disque dur interne reste le composant essentiel de stockage dans la plupart des ordinateurs, malgré l'émergence des SSD. Chaque jour, nous sauvegardons des fichiers, lançons des applications et accédons à nos données sans vraiment comprendre ce qui se passe à l'intérieur de ce boîtier métallique mystérieux.
En effet, comprendre le fonctionnement d'un disque dur interne peut sembler complexe pour les non-initiés. Qu'il s'agisse d'un disque dur SATA, IDE ou SAS, tous fonctionnent selon les mêmes principes fondamentaux, bien que leurs interfaces et performances diffèrent. Leurs capacités varient également considérablement, allant du simple disque dur interne 1To aux modèles plus volumineux comme les disques durs internes 2To ou 4To, jusqu'aux solutions spécifiques pour ordinateurs portables avec les disques durs internes PC portable.
Dans ce guide, nous vous expliquons simplement comment fonctionne un disque dur interne. Nous examinerons d'abord ses composants physiques, puis ses éléments électroniques et logiques, avant de vous présenter les risques courants, les pannes de disque dur possibles et les conseils d'entretien pour prolonger la durée de vie de votre dispositif de stockage.
Les composants physiques du disque dur interne
Un disque dur interne fonctionne grâce à quatre composants physiques principaux qui travaillent ensemble avec une précision remarquable.

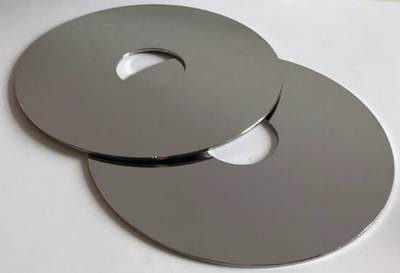

1. Les plateaux, les archives tournantes
C’est là que tout se joue.
Des disques empilés, polis comme des miroirs, enduits d’une pellicule magnétique ultrafine. Chaque plateau stocke vos photos, vos musiques, vos souvenirs – en code binaire, transformé en motifs invisibles.
Rotation hypnotique : 5 400 à 7 200 tours par minute pour un disque classique. Un ballet si parfait que la moindre poussière serait un cataclysme.
Fun fact : La densité actuelle permet d’écrire l’équivalent d’une bibliothèque entière sur une surface plus petite qu’un ongle.
Cette rotation rapide crée un léger vent qui permet aux têtes de lecture de survoler la surface sans jamais la toucher, comme un oiseau profitant des courants ascendants. La capacité de stockage moderne est telle qu'on peut aujourd'hui graver l'équivalent de plusieurs encyclopédies sur une surface pas plus grande qu'un timbre-poste.

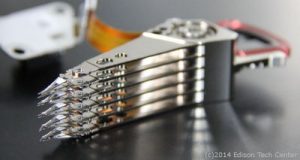

Les têtes de lecture : les acrobates de l’infiniment petit
Elles dansent à un cheveu de la catastrophe.
Voici les éléments les plus délicats de tout l'ensemble. Les têtes de lecture sont de véritables prodiges d'ingénierie, capable de détecter et modifier les champs magnétiques à des échelles microscopiques.
Des surfeuses magnétiques : Ces minuscules électro-aimants volent à quelques nanomètres des plateaux, portées par un coussin d’air créé par la rotation. Un contact ? Crash (littéralement).
Polyvalentes : Une tête pour lire (écouter les champs magnétiques), une autre pour écrire (les modifier). Le tout avec une précision de horloger suisse.
Drame caché : Le « click of death », ce cliquetis sinistre quand une tête percute un plateau… adieu données.

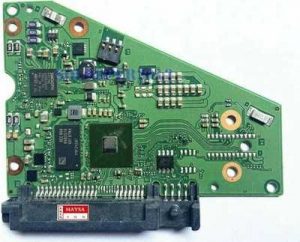

La PCB : le cerveau discret
Sans elle, le disque dur est un presse-papier.
Souvent négligée, la carte PCB est pourtant le système nerveux du disque dur. Cette plaque verte truffée de composants assume plusieurs rôles cruciaux.
La carte PCB fonctionne comme le cerveau du disque dur. Cette carte électronique contient le contrôleur qui traduit le langage binaire, une mémoire cache (8 à 256 Mo) pour accélérer les opérations fréquentes, et les circuits d'alimentation.
Une carte électronique truffée de composants :
- Le contrôleur : traducteur entre le langage binaire et votre ordinateur.
- La mémoire cache (8 Mo à 256 Mo) : comme une petite étagère où ranger les données fréquemment utilisées, pour gagner du temps.
- Les circuits d’alimentation : trop de voltage, et c’est l’overdose.
- Fragilité : Un coup de statique, une surtension… et la PCB rend l’âme. Heureusement, parfois remplaçable.
Le firmware : l’âme invisible
Le logiciel qui murmure à l’oreille du hardware.
Moins tangible mais tout aussi essentiel, le firmware est la conscience du disque dur. Ce petit programme, stocké dans une puce mémoire ou une zone réservée des plateaux, contient toutes les instructions nécessaires au bon fonctionnement de l'appareil.
Un programme intégré (stocké sur une puce ou une zone cachée des plateaux) qui dit au disque dur comment fonctionner :
- « Tourne à 7 200 RPM »
- « Tête, va à la piste 42 »
- « Gère l’erreur secteur 1 024 »
Ce programme intégré gère:
- La rotation des plateaux
- Le positionnement des têtes
- La gestion des erreurs
- Les paramètres de performance
Mise à jour risquée : Un firmware corrompu, et le disque devient sourd à vos commandes. Certains modèles permettent des réparations de disque dur … d’autres non.
Les éléments électroniques et logiques
Bien que moins visibles que leurs homologues physiques, les éléments électroniques et logiques jouent un rôle décisif dans le fonctionnement d'un disque dur interne.
La carte PCB (Printed Circuit Board) constitue véritablement le système nerveux du disque. Sans elle, votre disque dur interne n'est qu'un simple presse-papier. Cette plaque verte intègre le contrôleur qui traduit le langage binaire pour votre ordinateur, qu'il s'agisse d'un disque dur SATA, IDE ou SAS. Elle abrite également une mémoire cache (de 8 à 256 Mo) qui accélère l'accès aux données fréquemment utilisées. Néanmoins, cette carte reste fragile - un simple coup de statique ou une surtension peut la rendre inutilisable.
Moins tangible mais tout aussi essentiel, le firmware représente "l'âme invisible" du disque dur. Ce programme intégré, stocké soit dans une puce mémoire soit dans une zone réservée des plateaux, dicte au disque comment fonctionner. Il gère notamment la rotation des plateaux, le positionnement précis des têtes de lecture/écriture, ainsi que la détection et correction des erreurs. Attention cependant : une mise à jour corrompue suite aux pannes de firmware de disque dur peut rendre votre disque dur interne 1To, 2To ou 4To totalement sourd à vos commandes.
Ces composants électroniques et logiques sont indispensables pour transformer de simples plateaux magnétiques en un système de stockage fiable et performant.
Risques, pannes et entretien
Malgré sa conception ingénieuse, le disque dur interne demeure un périphérique fragile exposé à plusieurs types de risques. Cette fragilité s'explique par la précision microscopique de ses composants et leur interaction complexe.
Le danger le plus redouté est sans doute le fameux "click of death", ce cliquetis sinistre qui survient lorsqu'une tête de lecture percute un plateau. Ce contact, même minime, suffit généralement à endommager irrémédiablement vos données. Les disques durs SATA, IDE ou SAS sont tous vulnérables à ce phénomène.
En outre, la carte PCB représente un point faible majeur. Une simple décharge statique ou une surtension peut la rendre inutilisable. Heureusement, elle est parfois remplaçable, selon le modèle de votre disque dur interne.
Par ailleurs, récupérer un disque dur avec firmware HS, rendant votre disque dur interne 1To, 2To ou 4To totalement inopérant. Certains modèles permettent des réparations, d'autres non.
Les disques durs internes pour PC portable sont particulièrement sensibles aux chocs physiques. Le boîtier métallique, bien que robuste, ne protège que partiellement contre les chutes et les vibrations excessives.
Pour prolonger la durée de vie de votre disque dur, évitez les déplacements brusques pendant son fonctionnement, maintenez-le dans un environnement sec à température modérée, et effectuez régulièrement des sauvegardes de vos données importantes.
Conclusion
Au terme de ce guide, nous comprenons mieux comment ce boîtier métallique mystérieux stocke nos précieuses données. Effectivement, la récupération de données de disque dur interne lent constitue un chef-d'œuvre technologique combinant précision mécanique et ingénierie électronique sophistiquée. Les plateaux magnétiques, les têtes de lecture/écriture et la carte PCB travaillent ensemble dans une chorégraphie silencieuse mais complexe.
La fragilité de ce système reste néanmoins sa principale faiblesse. Ainsi, un simple choc pendant son fonctionnement peut provoquer un "crash" catastrophique. Pareillement, une surtension électrique risque d'endommager la carte PCB, tandis qu'une mise à jour corrompue du firmware peut rendre l'appareil totalement inutilisable.
Pour protéger vos données, nous vous conseillons donc d'adopter quelques habitudes simples. Premièrement, évitez les mouvements brusques lorsque votre ordinateur fonctionne. Deuxièmement, installez votre équipement dans un environnement sec à température modérée. Enfin, réalisez régulièrement des sauvegardes de vos fichiers importants.
Que vous possédiez un disque dur SATA, IDE ou SAS, un modèle classique ou pour ordinateur portable, ces connaissances vous permettront de mieux comprendre ce composant essentiel et, certainement, de prolonger sa durée de vie. Après tout, un disque dur bien entretenu reste encore aujourd'hui une solution de stockage fiable et économique pour vos données numériques.
